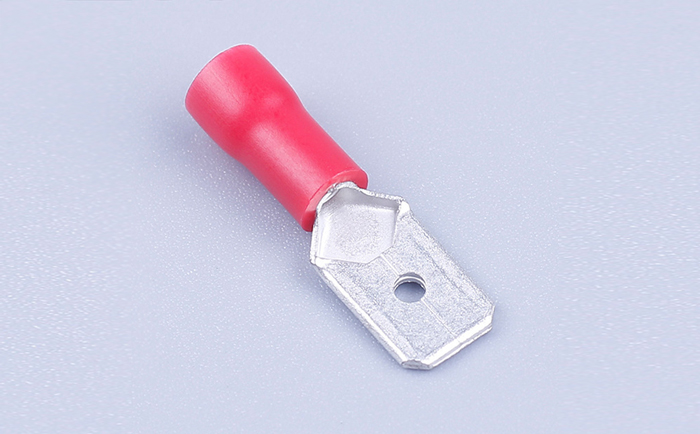

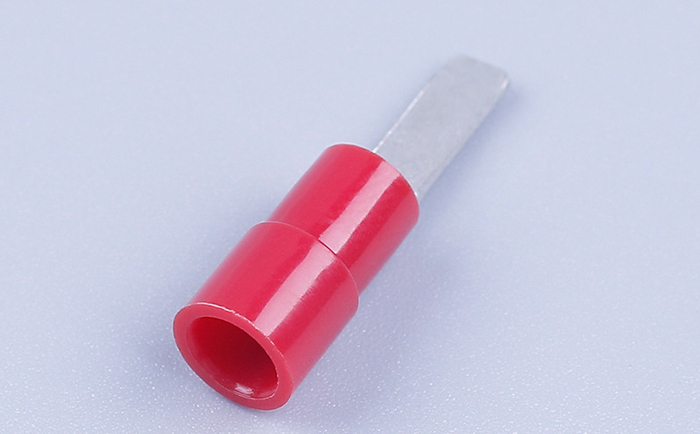

在电气连接中,片形端子与线径的适配性直接影响电路稳定性和安全性。正确选型需综合多方面因素,以下是深圳连优端接给大家分析的关于选择片形端子时考虑的关键要点:
一、线径与端子规格匹配
尺寸对应
金彩汇 片形端子的压接区尺寸需与线径形成过盈配合。例如,AWG18号线(约0.823mm²)宜选喉深1.2mm、宽度2.5mm的端子,确保压接后铜丝填充率达90%以上,避免虚接或损伤导线。
标准对照
金彩汇 参照UL/IEC标准,端子标称线径范围应覆盖目标线径。如标称0.5-1.0mm²的端子可兼容AWG20-AWG16线缆,但需实测线径公差,防止因镀层厚度导致压接不实。
二、电流承载能力验证
载流量计算
端子额定电流需大于线路工作电流的1.2倍。例如,2.5mm²铜线载流量约23A(按3A/mm²估算),应选择标称30A以上的端子,并校验温升是否符合工况要求。
降额使用场景
金彩汇 密集安装或封闭箱体内需额外降额。如端子标称40A,在50℃环境中应降至35A以下,避免积热引发绝缘老化。
金彩汇 三、材料与工艺适配
导体材质匹配
铜线需搭配铜合金端子(如黄铜H65),避免异种金属电位差腐蚀。铝线则须选用镀锡端子防氧化,或直接采用铝端子配专用压模。
镀层选择
一般场景选镀锡端子(导电性好),潮湿环境优选镀镍(防腐性强)。镀银端子适用于高频信号传输,但成本较高。
四、安装方式优化
压接工具匹配
端子筒深决定压模高度。例如Φ2.5mm端子需用六边对边4mm的压钳,压接高度不足会导致接触电阻增大30%以上。
特殊场景处理
金彩汇 多股软线应选用带刺破结构的端子,单股硬线优先用筒式压接。振动环境需加装护套或选用带锁扣设计。
选择时先查线径对照表初筛规格,再用电流计算公式复核载流量,最后通过试压样件确认压接效果。建议优先选用通过UL/CUL认证的标准品,批量使用前进行温升测试和拉拔力检测,确保长期可靠性。
